焦油鶴管
日期：2018-07-18 / 人氣：6641

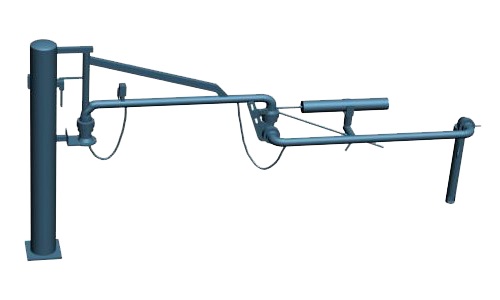

焦油鶴管是對焦油進行收發作業的裝車鶴管，鶴管由旋轉接頭、內臂、外臂、垂管、平衡器、控制系統等部件組成，主要用于汽車槽車、火車槽車或槽船裝卸液體介質的裝卸設備。
焦油鶴管型號為AL1401，字母AL代表陸用液體裝卸臂，第一位數字1代表底部裝卸，第二位數字4代表液相管的旋轉接頭數量為4，第三位數字0代表無氣相管，第四位數字1代表液相管形式為上接式。
焦油鶴管簡介：
- 輸送介質：焦油
- 公稱尺寸：DN80
- 接車形式：頂部裝車
焦油鶴管主要結構：
- 立柱：起支撐作用，承受臂展開時的翻轉力矩
- 旋轉接頭：由轉動件及密封件等組成，主要用于連接液體裝卸臂的不同組件作相對旋轉的并能承受荷載的部件
- 內臂：用于連接輸送管道，并與外臂連接的部件
- 外臂：可在水平面和垂直面的范圍內轉動，主要用于裝卸臂同槽車、槽船調整對接工作位置的部件
- 平衡器：用于平衡外臂轉動力矩的部件
- 垂管
- DN25蒸氣吹掃接口（可選）
焦油鶴管主要材質：
- 管道：碳鋼
- 旋轉接頭：外圈30CrMo或45鋼，內圈304
- 主密封圈：PTFE，骨架304
- 平衡器：碳鋼+彈簧鋼
- 垂管：碳鋼
